用来测量流经自来水管道钦用水的总量并可将用水量转换成数据信号输出,通过手抄机或现有通讯网络实行远程抄表及管理

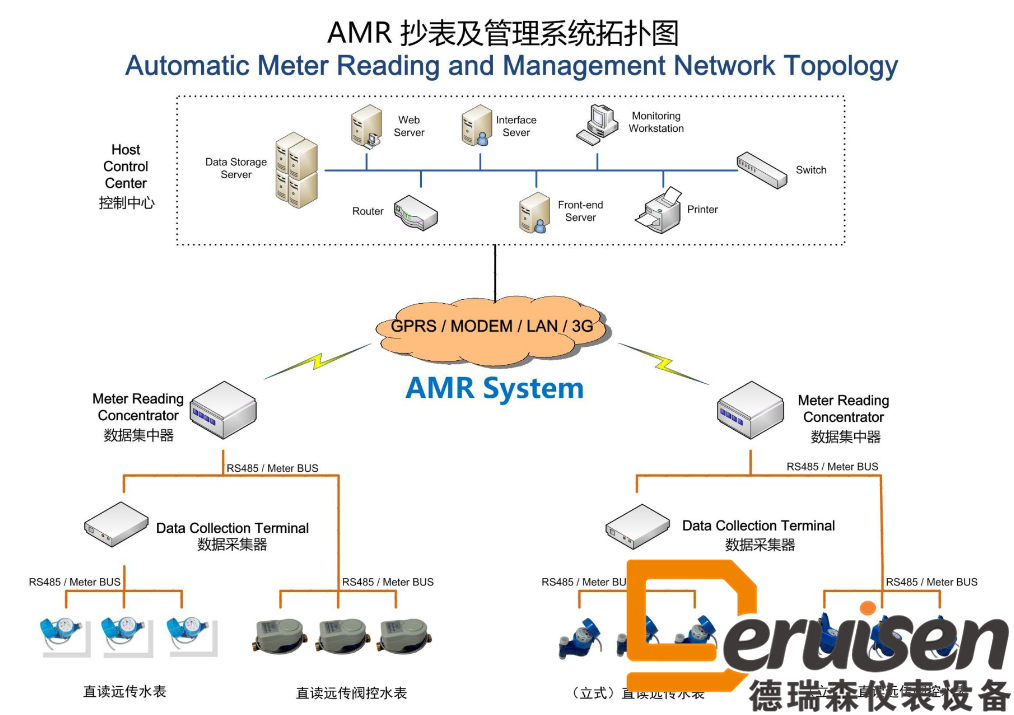

超标拓扑图
一、产品特点
1、本系列远传水表为干式或计数器液封结构;
2、读数方便,能长期保持清晰;
3、RS485总线或M-BUS总线数据信号输出;
4、采用非接触传感器,不影响水表性能;
5、采用低功率设计,只有在读数时才需要供电;
6、可与上位机组成系统,实现远程读数抄表。
湿式直读远传水表
基表性能符合GB/T778-2007《饮用水冷水水表和热水水表》国家标准,电子装置符合CJ/T224-2006《电子远传水表》标准。
采用“角度传感器”即在水表计数器和字轮间分别设有与读数字轮轴芯同轴线相对应的角度传感器,通过角度传感器识别水表计数器各个字轮当前角度位置示数。
零误差:读数字轮360度全圆周测量,测量分辨率取决于模数转换的实际精度,读数准确率100%,不存在临界状态和模糊状态,无脉冲累计误差和视觉误差。
无源直读:平时无需供电,只需要抄表瞬间供电,故障率和功耗低,使用寿命长。
抗强干扰:克服了湿式光电直读方案光通路穿过水表液封介质中气泡时,光的反射与折射引起计数误码,完全克服强光、强磁干扰问题。
超高可靠性:电子元器件的大幅度减少,大降低了产品因器件故障引起风险。
防水等级:整表可达IP68,完全适合表井等恶劣应用环境运行。
不影响表计计量精度:表计电子装置与表计计数器的运动装置无机械接触,不影响原表计计量精度及灵敏度。
电磁兼容EMC测试达国家标准要求,克服了直读水表受外界电磁干扰的影响其稳定性的难题。
易规模制造:生产工艺简单更适合规模化生产和标准化生产。
